System APP PhoneSuite CTI-Client | LocaPhone VoIP TK-System

Beschreibung Applikation

Der PhoneSuite CTI-Client stellt in Verbindung mit LocaPhone und unterstützten Endgeräten eine TAPI-/CTI-Funktionalität für Windows-Betriebssysteme bereit, und bindet die mit Windows bereitgestellte MS-TAPI an LocaPhone an. Zusätzlich ist eine Verwendung als SIP Software-Telefon möglich.

Der CTI-Client verbindet sich mit integriertem CTI-Konnector mit dem LocaPhone-API (AMI), und kann darüber Nebenstellen steuern und monitoren. Unterstützte Endgeräte der Hersteller Snom, Yealink und Mitel/Aastra werden vom Client angesteuert.

Eine zentrale Verwaltung, Steuerung und Deployment der CTI-Clients ist mit dem PhoneSuite CTI Server möglich.

Hersteller-Dokumentation:

PhoneSuite CTI-Client - https://www.phonesuite.de/de/produkte/client/index.htm
CTI-Umgebung - https://www.phonesuite.de/de/produkte/client/cti-environment.htm
Funktionalitäten - https://www.phonesuite.de/de/produkte/client/functions.htm
SIP Softphone^* - https://www.phonesuite.de/hlp/de/client/topics/sip_softphone.htm
PhoneSuite CTI Server - https://www.phonesuite.de/de/produkte/server/index.htm

^{* benötigt PhoneSuite CTI Professional}

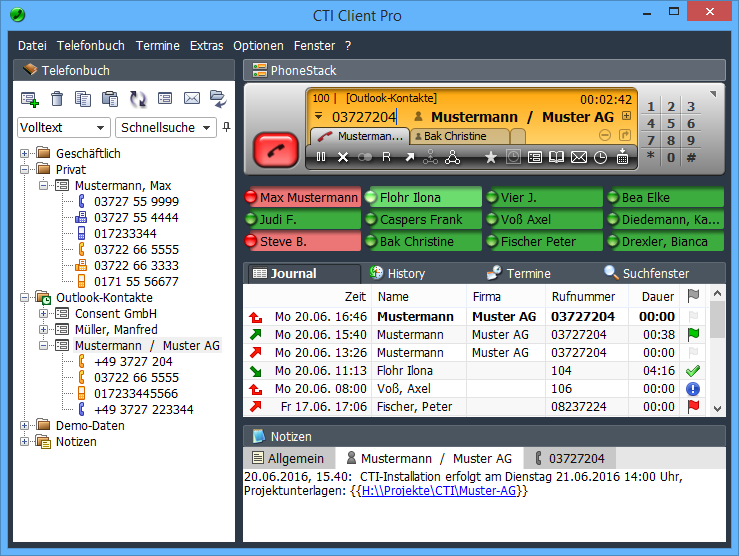

PhoneSuite CTI-Client

Benutzung Applikation

Bedienungsanleitung, Konfigurations-Informationen sowie technische Dokumentation im Hilfe-Bereich des CTI-Clients sowie auf der Hersteller-Website.

Hersteller-Dokumentation:

Programm-Funktionen und Hilfethemen - https://www.phonesuite.de/hlp/de/client/index.htm
Einbinden von MS Outlook-Kontakten - https://www.phonesuite.de/hlp/de/client/and/outlook.htm

Voraussetzungen

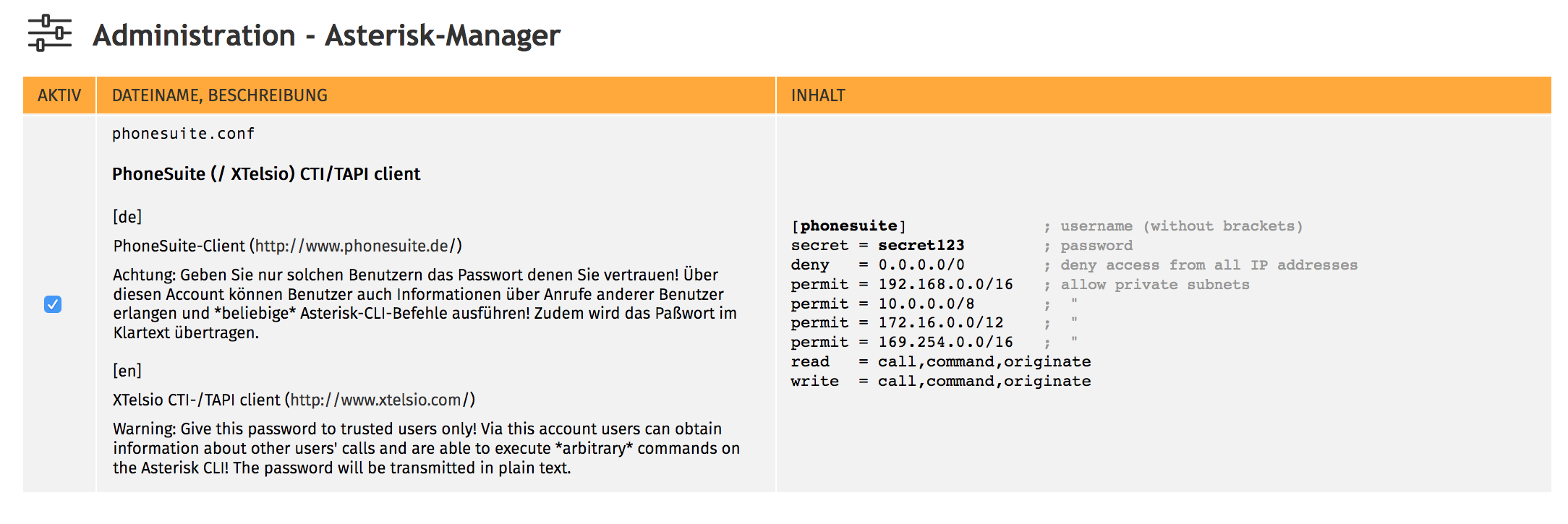

Für die Nutzung des PhoneSuite CTI-Clients muss in LocaPhone der passende Eintrag im Asterisk Manager Interface aktiviert werden.

Web-UI	Beschreibung
	Aktivierung PhoneSuite CTI-Client Username/Passwort und Zugriffsrechte (IP-Netze) für das AMI können geändert werden in Datei /etc/locaphone/asterisk/manager.conf.d-available/phonesuite.conf

Web-UI

Beschreibung

Aktivierung PhoneSuite CTI-Client

Username/Passwort und Zugriffsrechte (IP-Netze) für das AMI können geändert werden in Datei
/etc/locaphone/asterisk/manager.conf.d-available/phonesuite.conf

Installation

Download PhoneSuite CTI-Client

Der PhoneSuite CTI-Client wird mit einer Test-Lizenz bereitgestellt, die 30 Tage lang gültig ist. Kommerzielle Lizenzen zur Nutzung stellt LocaNet bereit, oder sind über die Website des Herstellers erhältlich.

Nach dem Download und Entpacken wird die Installation durch Ausführen der Datei setup.exe aus dem PhoneSuite-Installationsverzeichnis gestartet. Das erste Fenster des Installations-Assistenten kann mit "Weiter" bestätigt werden. Stimmen Sie der Lizenzvereinbarung zu und bestätigen Sie die nachfolgenden Fenster mit "OK".

Installationsvorgang	Beschreibung

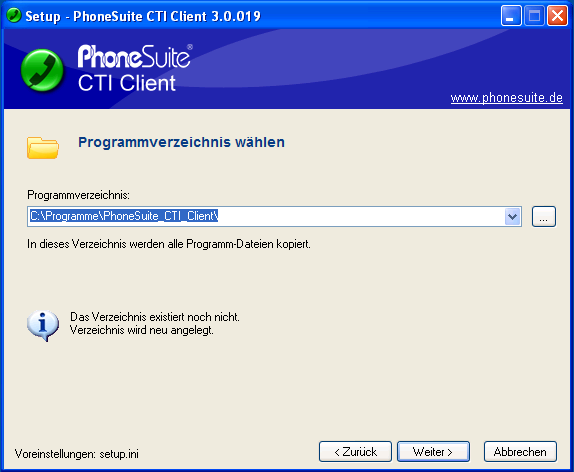

	Wählen Sie im Fenster "Programmverzeichnis wählen" das Verzeichnis aus, in das die Programm-Dateien kopiert werden sollen.

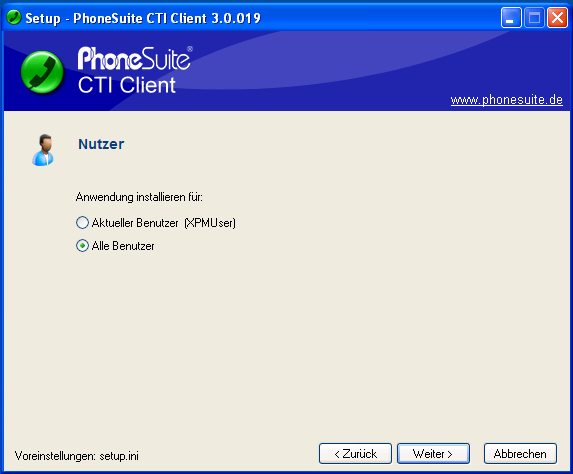

	Im folgenen Fenster "Nutzer" legen Sie fest, ob die Anwendung für den aktuellen oder alle Benutzer installiert werden soll.

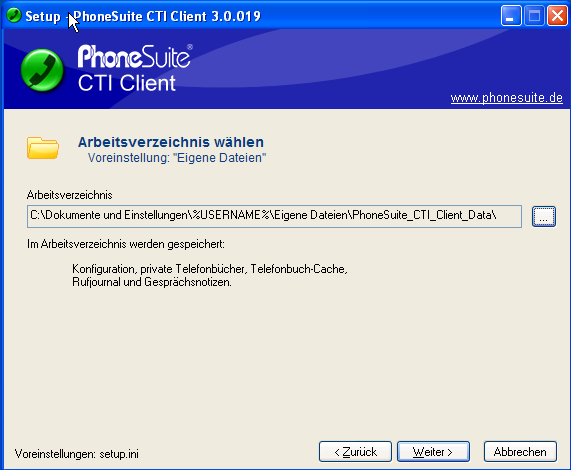

	Anschließend können Sie das Arbeitsverzeichnis auswählen.

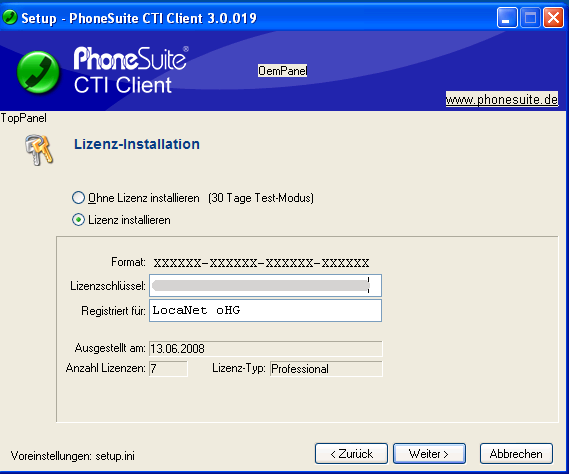

	Im Fenster "Lizenz-Installation" wählen Sie „Lizenz installieren“, tragen im Feld "Lizenzschlüssel" Ihren Lizenzschlüssel sowie im Feld "Registriert für" Ihren Firmennamen ein und klicken dann auf die Schaltfläche "Weiter".

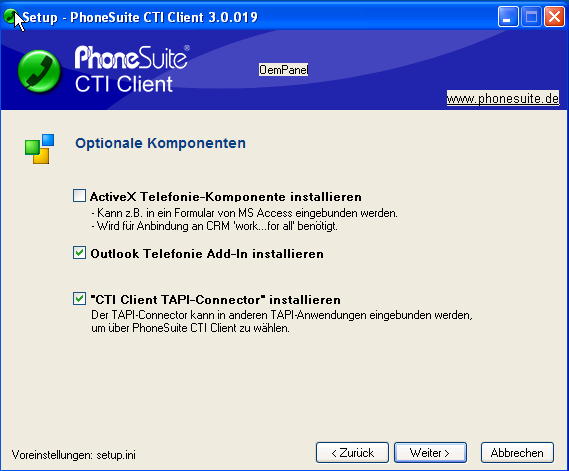

	Im Fenster "Optionale Komponenten" haken Sie die Option "CTI-Client/TAPI-Connector installieren" an. Wenn Sie Microsoft Outlook verwenden wollen, haken Sie zusätzlich die Option "Outlook Telefonie Add-In installieren" an und klicken Sie dann auf die Schaltfläche "Weiter".

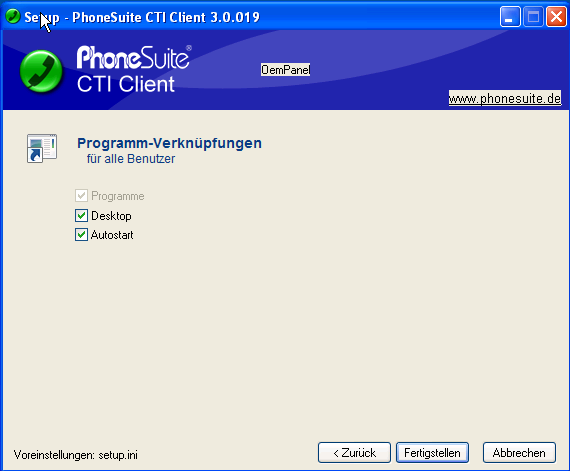

	Die Einstellungen im Fenster "Programm-Verknüpfungen" können Sie unverändert übernehmen. Bitte klicken Sie anschließend auf die Schaltfläche "Fertigstellen". Die Installation wird nun abgeschlossen. Klicken Sie auf die Schaltfläche "Schließen", um das Fenster "Installation" zu schließen und die Installation zu beenden.

Konfiguration PhoneSuite

Beim ersten Starten der Anwendung öffnet sich das Fenster "Erstkonfiguration". Klicken Sie auf die Schaltfläche "Telefonkonfiguration".

Konfiguration

Beschreibung

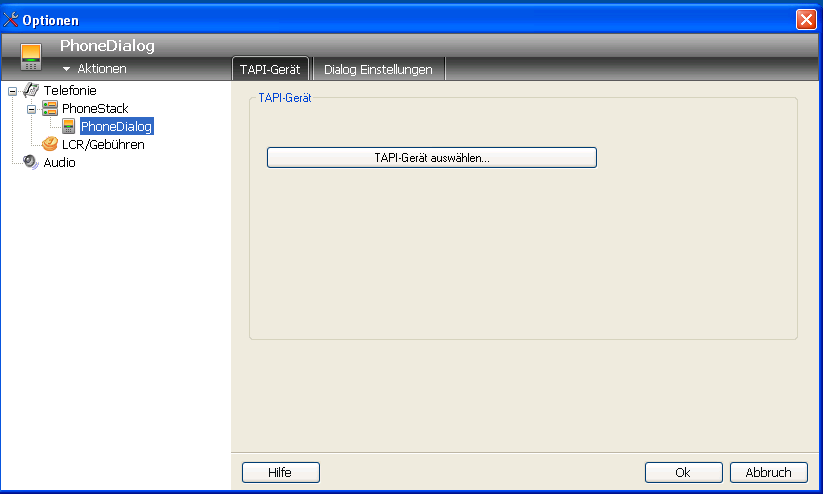

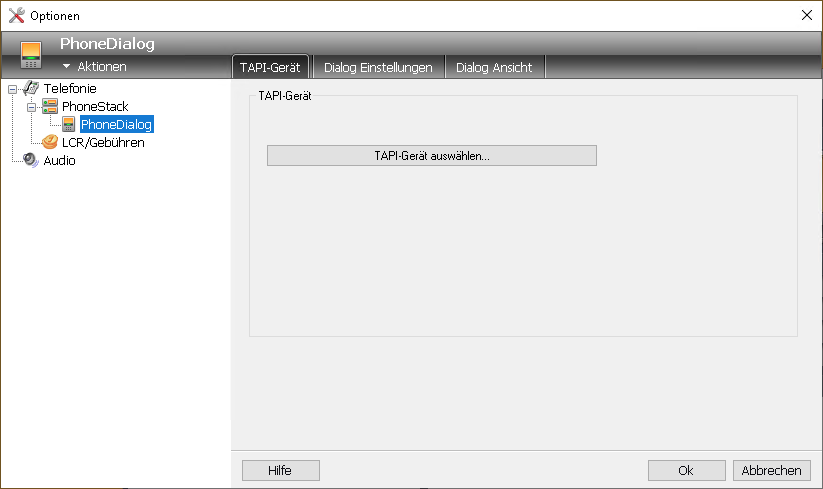

Im Fenster "Optionen" klicken Sie auf die Schaltfläche "TAPI-Gerät auswählen".

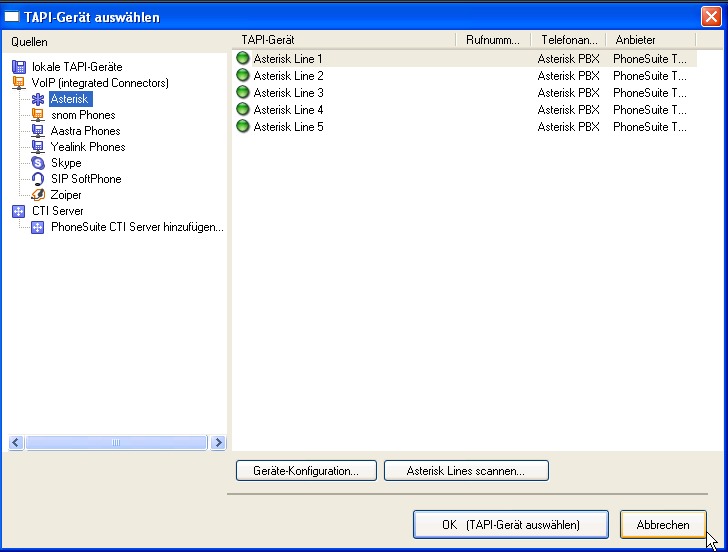

Im Fenster "TAPI-Gerät auswählen" wechseln Sie zur Registerkarte VoIP (Asterisk) und klicken dann auf die Schaltfläche "Asterisk Lines scannen".

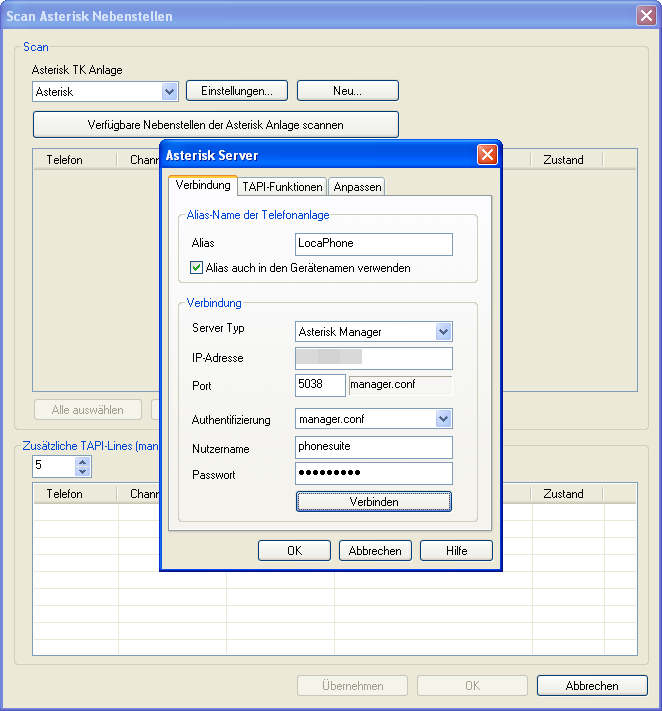

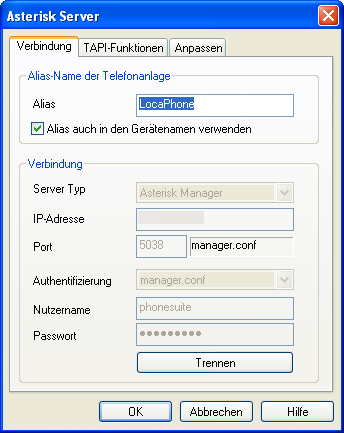

Im Fenster "Asterisk Server" auf der Registerkarte "Verbindung" nehmen Sie folgende Eintragungen vor.

Feld	Inhalt
Alias	z.B. "LocaPhone"
IP-Adresse	IP-Adresse/DNS-Hostname des LocaPhone-Systems
Nutzername	phonesuite¹
Passwort	secret123¹

¹ falls nicht in der Konfiguration der LocaPhone AMI-Schnittstelle geändert

Klicken Sie auf die Schaltfläche "Verbinden".

Bei erfolgreicher Konfiguration und bestehender Verbindung werden alle Felder ausgegraut. Die Schaltfläche heißt nun "Trennen".

Klicken Sie auf die Schaltfläche "OK", um das Fenster zu schließen.

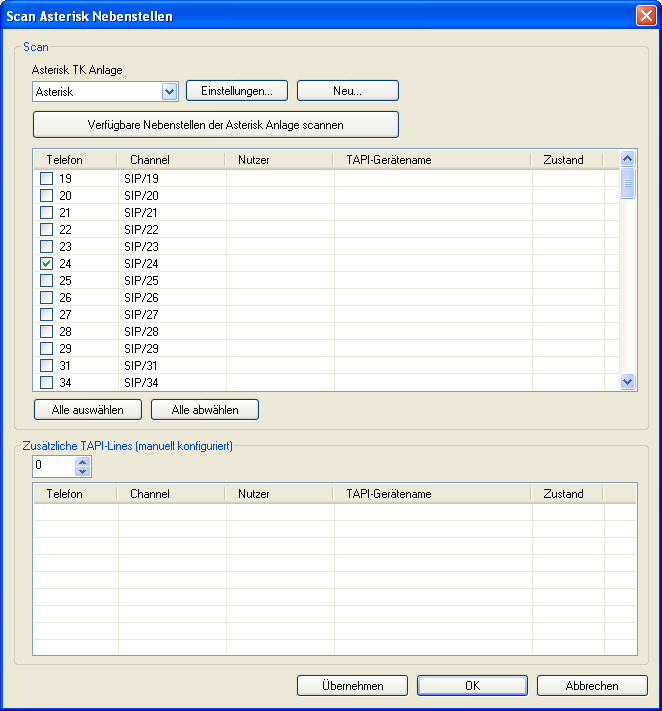

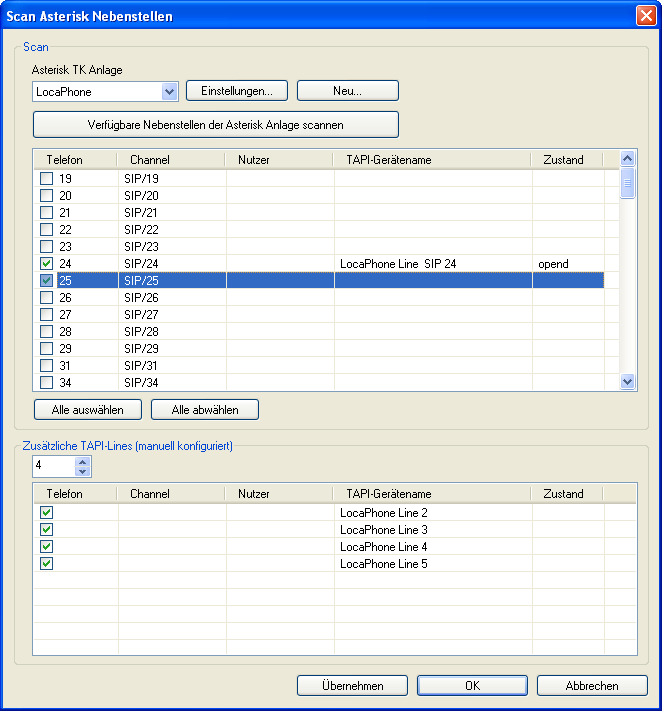

Im Fenster "Scan Asterisk Nebenstellen" klicken Sie auf die Schaltfläche "Alle abwählen" und setzen den Haken nur vor der zu konfigurierenden Nebenstelle (z.B. Telefon 24).

Klicken Sie auf die Schaltfläche "OK", um das Fenster zu schließen.

Das Fenster "TAPI-Geräte auswählen" (siehe oben) öffnet sich erneut. Markieren Sie den Eintrag "LocaPhone Line SIP 24" (bzw. Ihre ausgewählte Nebenstelle) und klicken Sie auf die Schaltfläche "OK (TAPI-Gerät auswählen)".

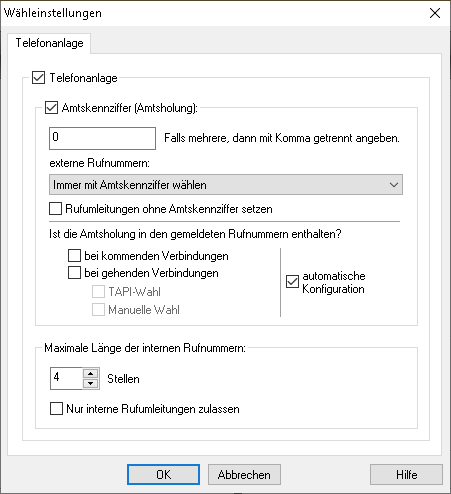

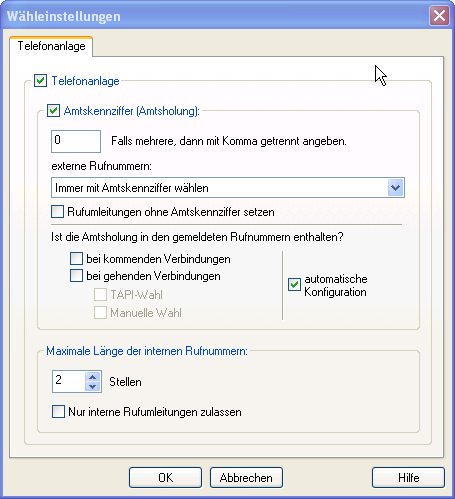

Das Fenster "Wähleinstellungen" öffnet sich. Als Standard sind die Haken bei Telefonanlage und Amtskennziffer (Amtsholung) bereits gesetzt. Die Ziffer "0" ist als Voreinstellung eingetragen. Weitere Amtskennziffern können (sofern konfiguriert) durch Komma getrennt eintragen werden.

Bei der Frage "Ist die Amtsholung in den gemeldeten Rufnummern enthalten?" setzen Sie den Haken "bei kommenden Verbindungen" und "bei gehenden Verbindungen".

Passen Sie im Feld "Maximale Länge der internen Rufnummern (Durchwahlen)" den Wert auf die Länge der in Ihrem LocaPhone-System verwendeten Durchwahlen/Nebenstellen an.

Klicken Sie auf die Schaltfläche "OK", um das Fenster zu schließen.

Im Fenster "Optionen" klicken Sie auf die Schaltfläche "Treiber-Konfiguration".

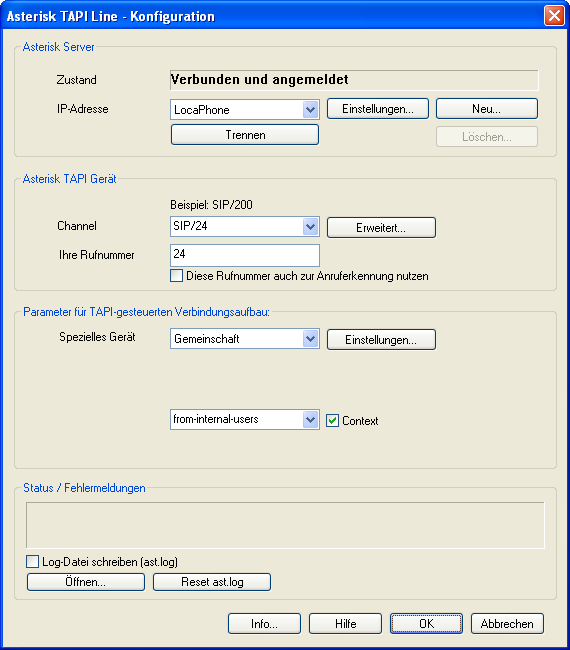

Im Fenster "Asterisk TAPI Line-Konfiguration" wählen Sie im Bereich Parameter für TAPI-gesteuerten Verbindungsaufbau beim Punkt "Spezielles Gerät" den Hersteller Ihres Telefons (Snom, Mitel/Aastra, Yealink etc.) aus.

Klicken Sie auf die Schaltfläche "Einstellungen" hinter "Spezielles Gerät".

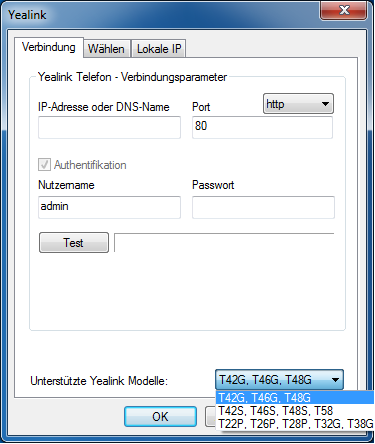

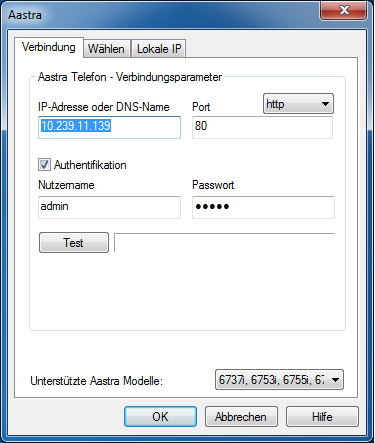

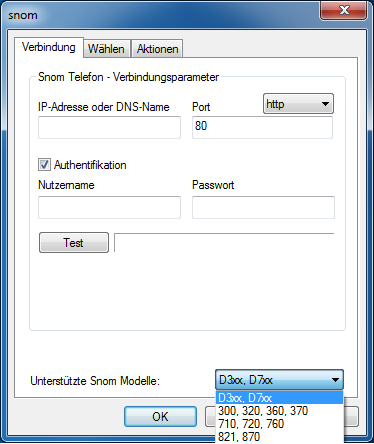

Im dargestellten Fenster nehmen Sie je nach verwendetem Endgeräte-Hersteller folgende Eintragungen vor.

Klicken Sie nach den vorgenommenen Einstellungen auf die Schaltfläche "Test". Ist alles korrekt eingetragen, erscheint die Schaltfläche "OK". Sollte "Fehler" angezeigt werden, so sind entweder die untenstehenden Angaben nicht korrekt, oder der PhoneSuite CTI-Client kann das Endgeräte per IP-Verbindung nicht ansprechen.

Endgeräte Mitel(Aastra)/Snom/Yealink

Feld	Inhalt	Hersteller
IP-Adresse	IP-Adresse/Hostname Endgerät	alle
Nutzername	admin	MITEL/Aastra
Passwort	22222⁽²⁾	MITEL/Aastra
Nutzername	gs⁽³⁾	Snom
Passwort	gEheiM23y89sdo23⁽⁴⁾	Snom
Nutzername	admin ⁽⁵⁾	Yealink
Passwort	admin ⁽⁶⁾	Yealink

⁽²⁾ Parameter $AASTRA_PROV_ADMIN_PASS in locaphone.php
⁽³⁾ Parameter $SNOM_PROV_HTTP_USER in locaphone.php
⁽⁴⁾ Parameter $SNOM_PROV_HTTP_PASS in locaphone.php
⁽⁵⁾ Parameter $YEALINK_PROV_HTTP_USER in locaphone.php
⁽⁶⁾ Parameter $YEALINK_PROV_HTTP_PASS in locaphone.php

Weitere Vorgehensweise

Klicken Sie auf die Schaltfläche "OK", um das Fenster "Aastra/Snom/Yealink" zu schließen.
Klicken Sie auf die Schaltfläche "OK", um das Fenster "Asterisk TAPI-Line Konfiguration" zu schließen.
Klicken Sie auf die Schaltfläche "OK", um das Fenster "Optionen" zu schließen.

Konfiguration PhoneSuite - Outlook

Konfiguration	Beschreibung

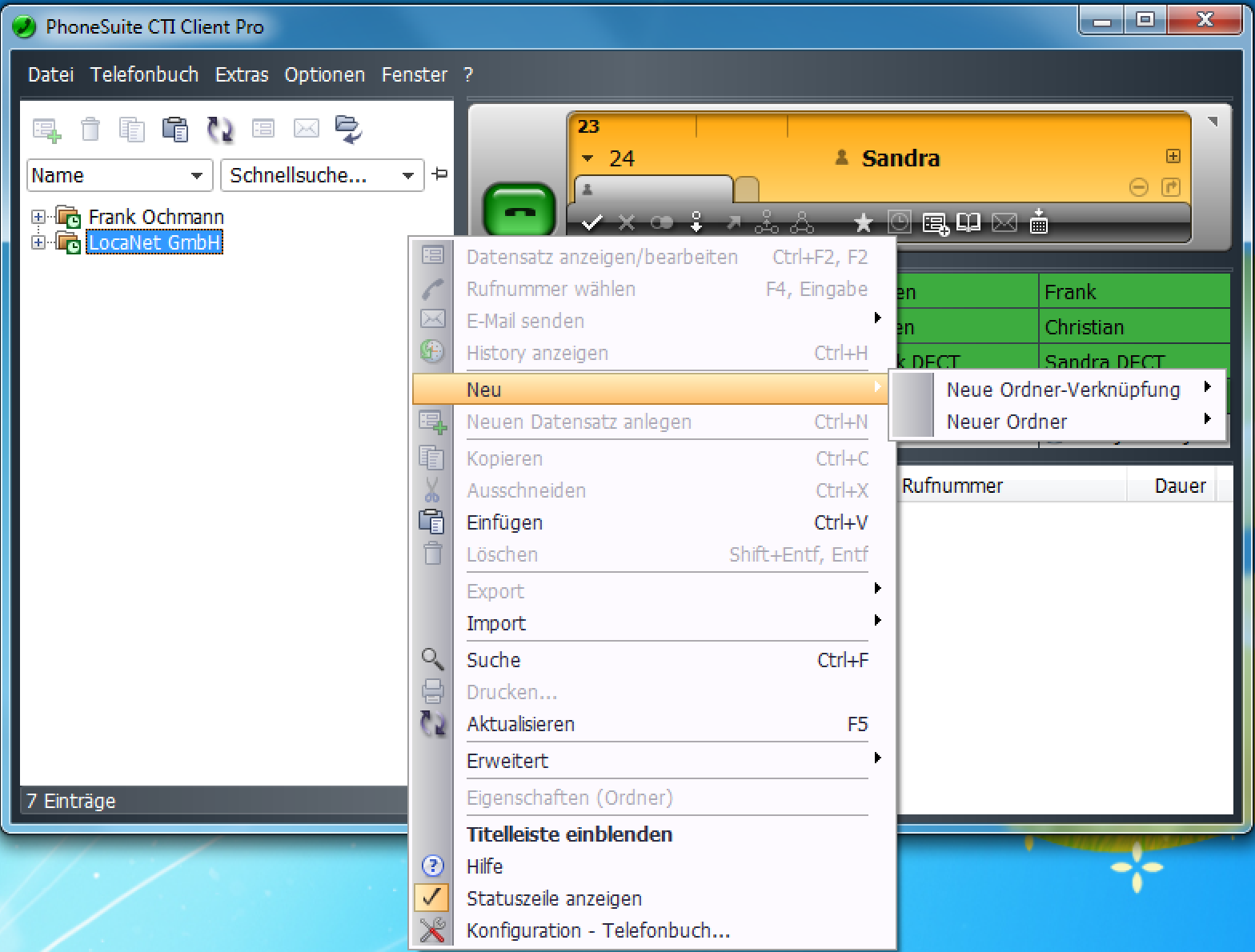

	Wenn Sie den PhoneSuite CTI-Client und ein lokal installiertes Microsoft Outlook gemeinsam verwenden möchten, klicken Sie im PhoneSuite-Fenster links im weißen Bereich mit der rechten Maustaste, und wählen Sie "Neu", "Neue Ordner-Verknüpfung" und "Outlook, ODBC...".

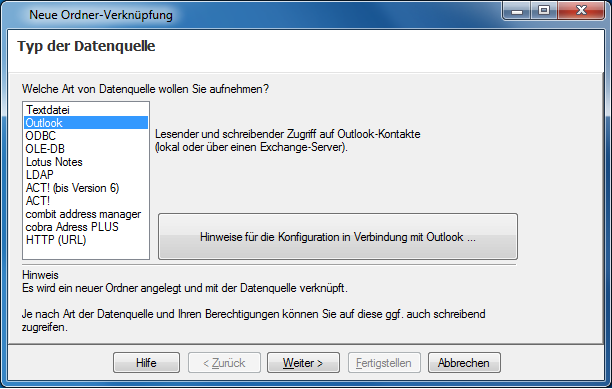

	Wählen Sie als Art der Datenquelle "Outlook" aus und klicken Sie auf die Schaltfläche "Weiter".

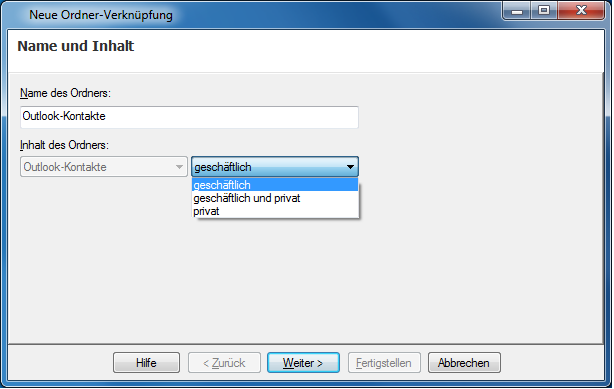

	Im Fenster "Neue Ordner-Verknüpfung" wählen Sie aus dem Dropdownfeld aus, ob Sie die Kontakte als "geschäftlich", "privat" oder "geschäftlich & privat" verknüpfen möchten und klicken Sie auf die Schaltfläche "Weiter".

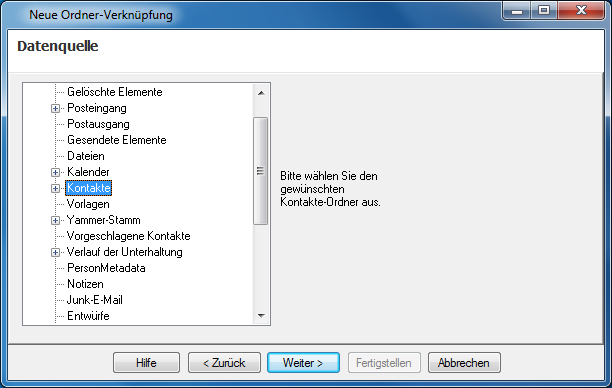

	Wählen Sie den gewünschten Kontakte-Ordner aus und klicken Sie auf die Schaltfläche "Weiter". Klicken Sie auf die Schaltfläche "Fertigstellen", um die Konfiguration abzuschließen.

Konfiguration PhoneSuite - Besetztlampenfeld

Konfiguration	Beschreibung

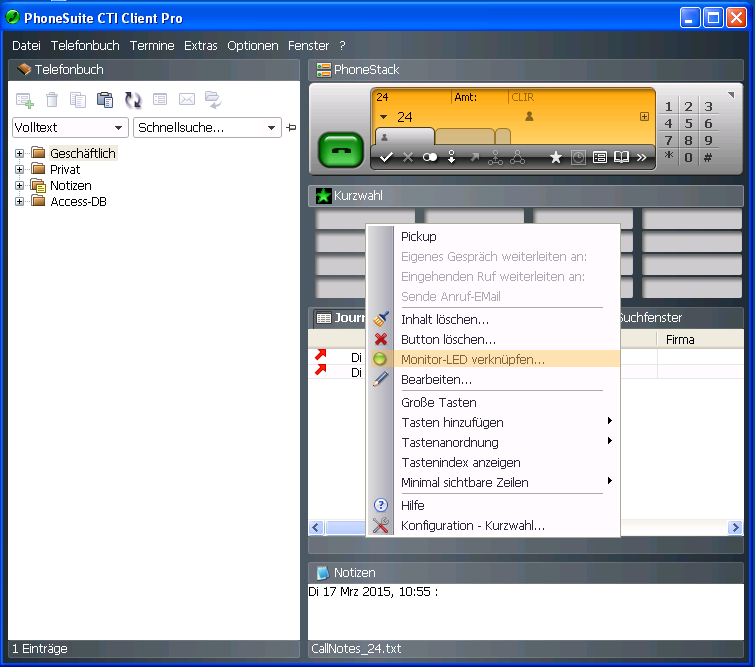

	Klicken Sie mit der rechten Maustaste auf die Taste, die Sie konfigurieren möchten, und wählen Sie "Monitor-LED verknüpfen..." aus.
	Das Fenster "TAPI-Gerät auswählen" öffnet sich. Klicken Sie auf die Schaltfläche "Asterisk Lines scannen". Setzen Sie das Häkchen vor der gewünschten Nebenstelle in der Liste (z.B. Nebenstelle 25), die Sie als Besetztlampen-Taste konfigurieren wollen. Klicken Sie auf die Schaltfläche "OK".

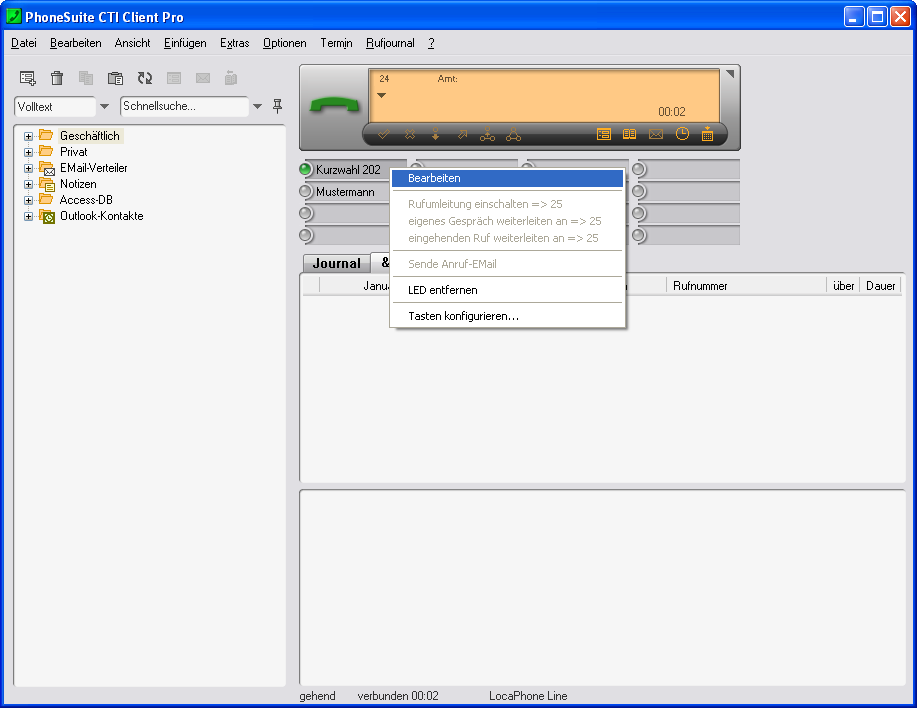

	Klicken Sie mit der rechten Maustaste auf die neu belegte Taste, und wählen Sie "Bearbeiten" aus.

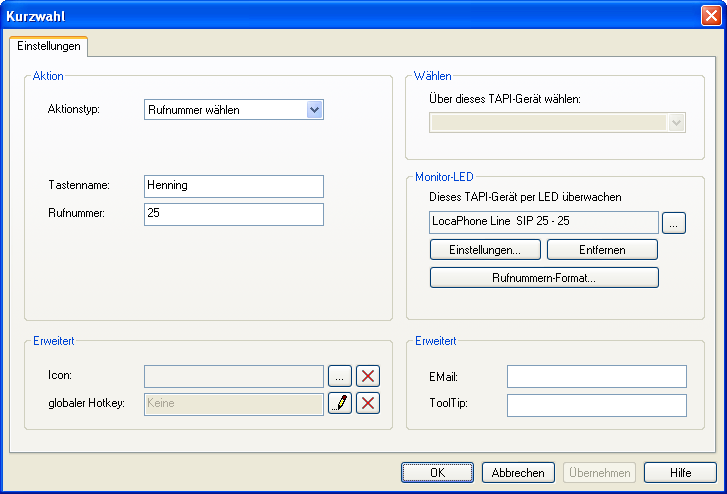

	Tragen Sie im Feld Tastenname den Namen des Teilnehmers ein. Klicken Sie auf die Schaltfläche "OK", um das Fenster zu schließen.

Konfiguration PhoneSuite - SIP Software-Telefon

Konfiguration

Beschreibung

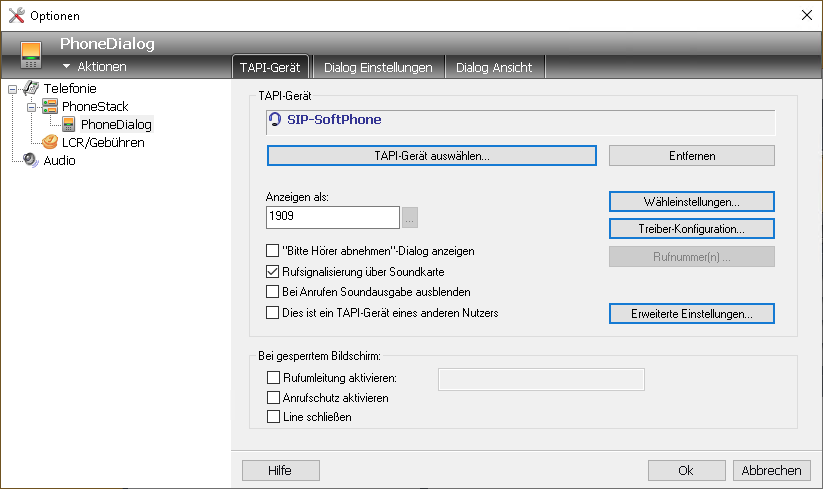

Der PhoneSuite CTI-Client kann bei der Erst-Installation oder nachträglich als SIP-Softphone konfiguriert werden.

Hierzu wird unter Telefonie/PhoneStack in einem vorhandenen oder einem neu erstellten PhoneDialog unter "TAPI-Gerät auswählen..." ein neues Gerät hinzugefügt.

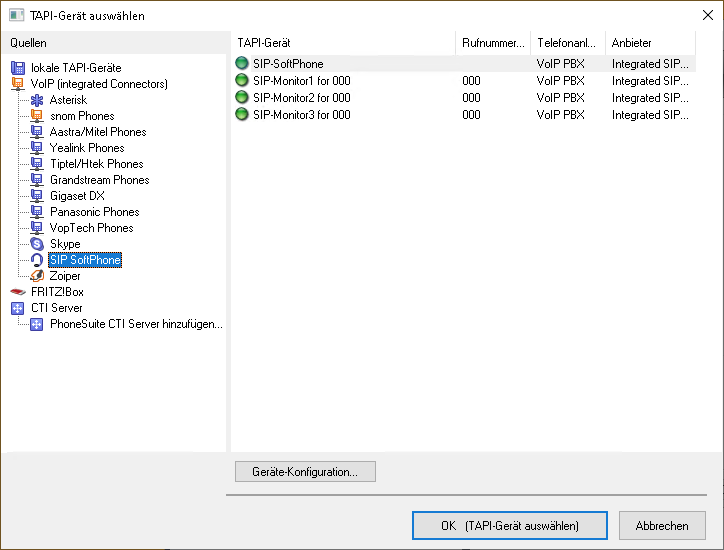

Zur Nutzung als SIP-Softphone für eine Nebenstelle wird als Quelle "SIP SoftPhone" ausgewählt, und dieses dann mit der Schaltfläche "Geräte-Konfiguration" als Nebenstelle bei LocaPhone konfiguriert.

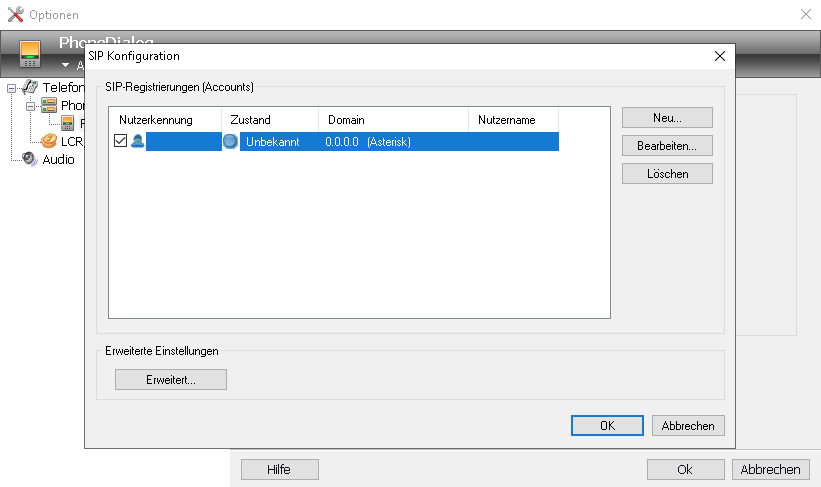

Der bereits vorhandene Eintrag unter "SIP-Registrierung (Accounts)" kann mit der Schaltfläche "Bearbeiten" konfiguriert werden.

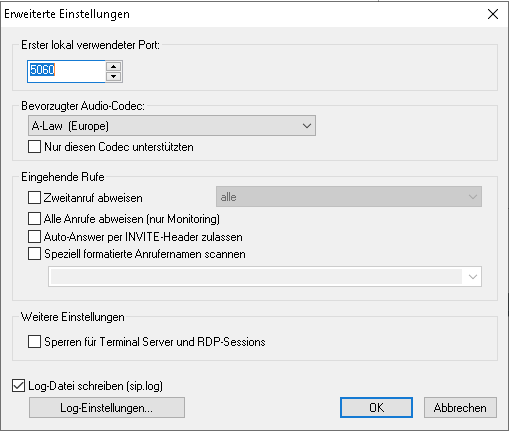

Unter "Erweiterte Einstellungen" können später zusätzliche SIP-Parameter konfiguriert werden.

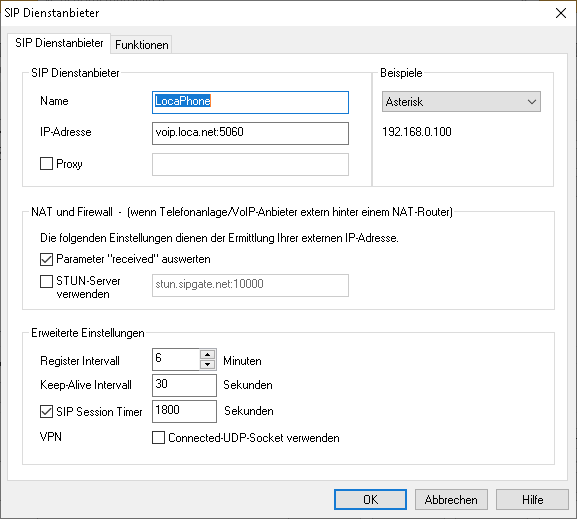

Im Fenster "SIP-Dienstanbieter" auf der Registerkarte "SIP-Dienstanbieter" werden die folgenden Eintragungen vorgenommen.

Feld	Inhalt
Name	z.B. "LocaPhone"
IP-Adresse⁽⁷⁾	IP-Adresse/DNS-Hostname des LocaPhone-Systems

⁽⁷⁾ Der Standard-Port 5060 für SIP wird automatisch hinzugefügt.

Für die Verwendung des SIP-Softphones außerhalb einer LAN-Umgebung können hier weitere Einstellungen vorgenommen werden.

Die Einstellungen werden mit der Schaltfläche "OK" übernommen.

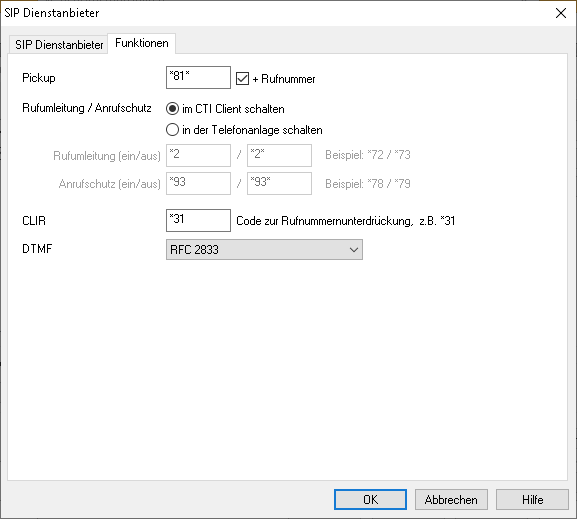

Optional: im Fenster "SIP-Dienstanbieter" auf der Registerkarte "Funktionen" können zusätzliche Eintragungen vorgenommen werden.

Diese Einstellungen sind für den normalen Betrieb als SIP-Softphone an LocaPhone nicht erforderlich.

Die Einstellungen werden mit der Schaltfläche "OK" übernommen.

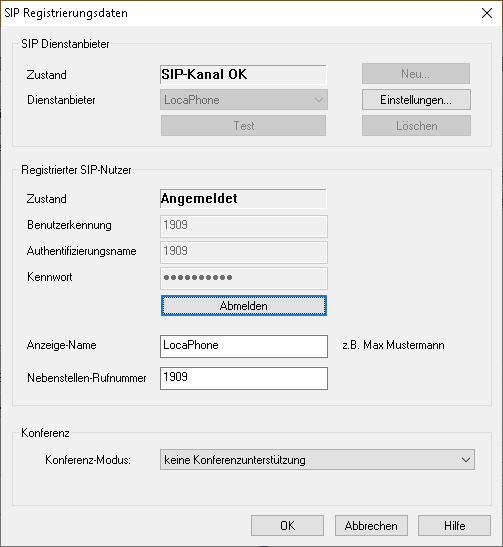

Im Fenster "SIP Registrierungsdaten" wird die eigentliche Konfiguration des Clients als SIP-Nebenstelle vorgenommen.

Im Bereich "SIP-Dienstanbieter" wird der Dienstanbieter ausgewählt. Mittels der Schaltfläche "Test" kann die Verbindung zu LocaPhone getestet werden.

Im Bereich "Registrierter SIP-Nutzer" werden die individuellen Daten der SIP-Nebenstelle eingetragen.

Feld	Inhalt
Benutzerkennung⁽⁸⁾	SIP-Benutzername (username)
Authentifizierungsname⁽⁸⁾	SIP-Benutzername (username)
Kennwort⁽⁸⁾	SIP-Passwort (secret)
Anzeige-Name	Name des Benutzers
Nebenstellen-Rufnummer	Nebenstelle des Benutzers

⁽⁸⁾ Die Daten entsprechen den Einträgen aus der Benutzerverwaltung im Administrationsbereich von LocaPhone.

Mittels der Schaltfläche "Test" kann die Verbindung zu LocaPhone getestet werden. Die Anzeige des Zustandes ändert sich bei erfolgreicher SIP-Registrierung von "Unauthorized" auf "Angemeldet".

Die Einstellungen werden mit der Schaltfläche "OK" übernommen.

Unter "Erweiterte Einstellungen" können zusätzliche SIP-Parameter konfiguriert werden.

Die nachfolgenden Fenster werden mit der Schaltfläche "OK" bestätigt.


Im Fenster "Wähleinstellungen" werden bei einer Erstkonfiguration die entsprechenden Daten (siehe "Wähleinstellungen" oben) vorgenommen.

Wird ein bereits konfigurierter LocaPhone-Client umkonfiguriert oder durch einen zusätzlichen PhoneDialog erweitert, so sind die Felder dieses Fensters bereits ausgefüllt.

Die Einstellungen werden mit der Schaltfläche "OK" übernommen.

In der PhoneSuite ist jetzt der PhoneDialog als SIP-Softphone konfiguriert. Die Einrichtung wird mit der Schaltfläche "OK" abgeschlossen.

Im PhoneSuite CTI-Client steht jetzt ein Gerät als SIP-Softphone bereit!

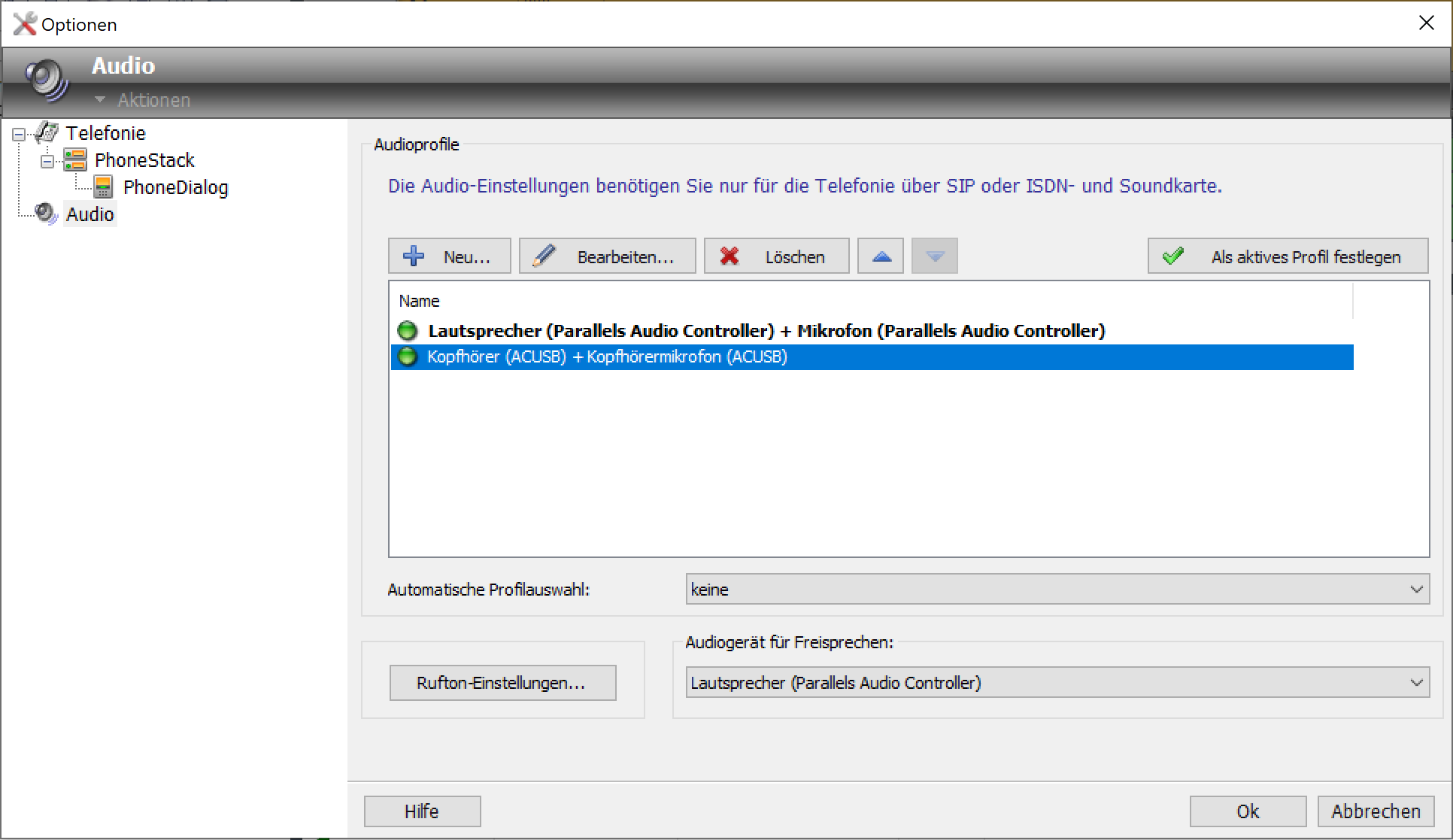

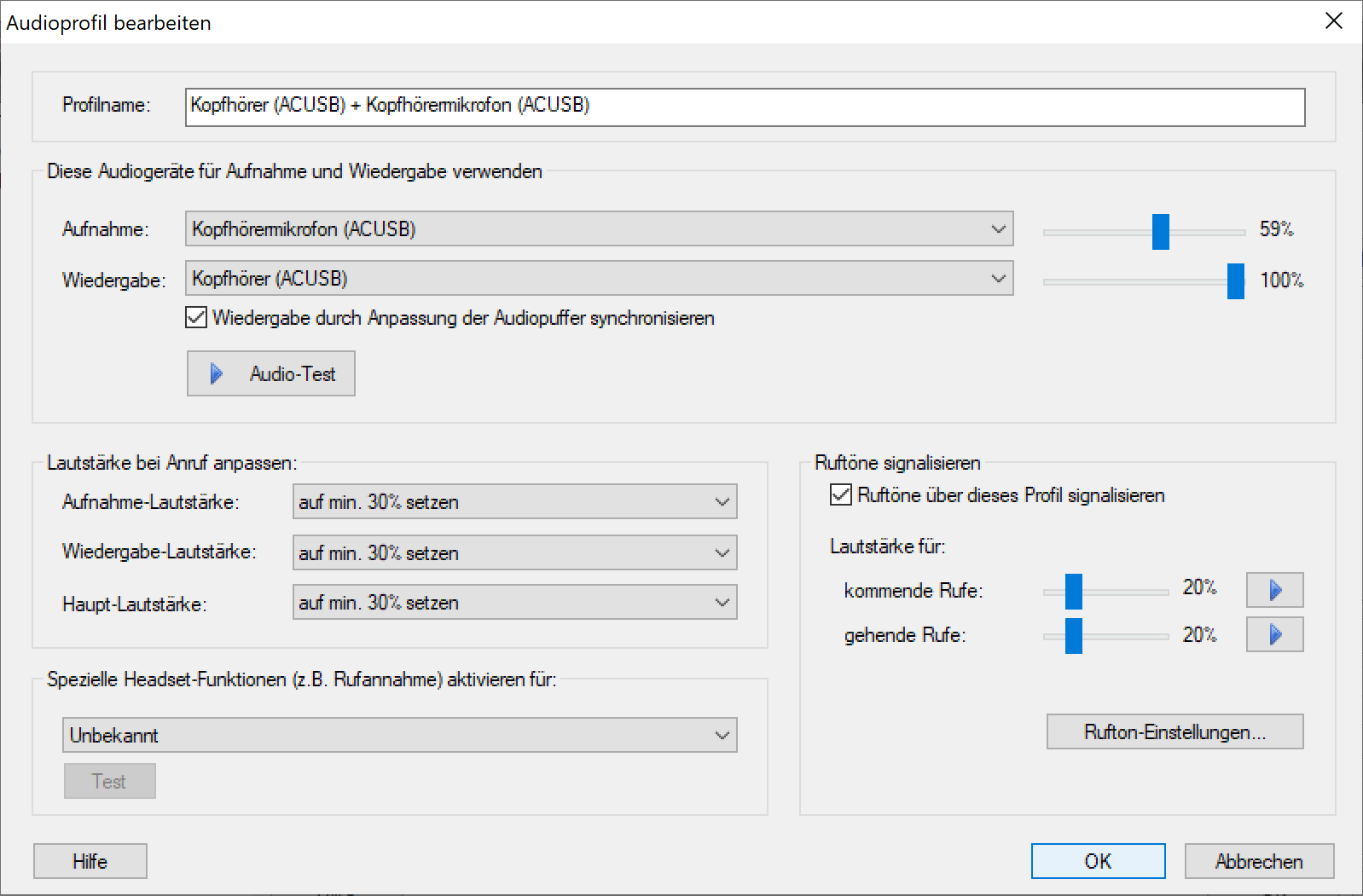

Für das SIP Softphone wird das verwendete Audio-Gerät des lokalen Systems im PhoneSuite CTI-Client unter "Optionen/Audio" konfiguriert.

Dort können auch Headsets mit Rufannahme (EHS) und entsprechende Ruftöne konfiguriert werden.

Weitere Informationen auf der Hersteller-Webseite: https://www.phonesuite.de/hlp/de/client/opt/audio.htm

Formate

Keine.

Abhängigkeiten

Der PhoneSuite CTI-Client muss vom PC aus eine Verbindung zum LocaPhone-Server (und je nach Konfiguration zum Endgerät) aufbauen können.
Der PhoneSuite CTI-Client muss vom PC aus eine direkte (HTTP-/HTTPS-) Verbindung zum unterstützten Endgerät aufbauen können. Der CTI-Client stellt dann TAPI-Funktionen (Anrufe starten, Verbindungen beenden, Verbindungen makeln und andere Funktionen ausführen) bereit, ohne die Tasten des Telefons zu benutzen.
Der PhoneSuite CTI-Client steht für die lt. Hersteller-Website unterstützten Microsoft Windows-Versionen bereit.

Zusätzliche Informationen

Verwaltung und Management aller PhoneSuite CTI-Clients kann zentral mittels des PhoneSuite CTI-Servers erfolgen. Dieser bildet Berechtigungen für das Monitoring der Nebenstellen ab ("Wer darf welche Nebenstellen sehen?"), ermöglicht eine zentrale Verwaltung und Steuerung aller CTI-Clients, und arbeitet als "Cache" für nicht aktive CTI-Clients (Synchronisation Anruflisten ankommender/entgangener Anrufe, Telefonbücher).
