Gigaset DECT N870E Montage

Montage Wand

Darstellung der Ausrichtung der DECT-Zelle und der Antennen im Grundzustand.

Einführung Patchkabel Netzwerk von OBEN!

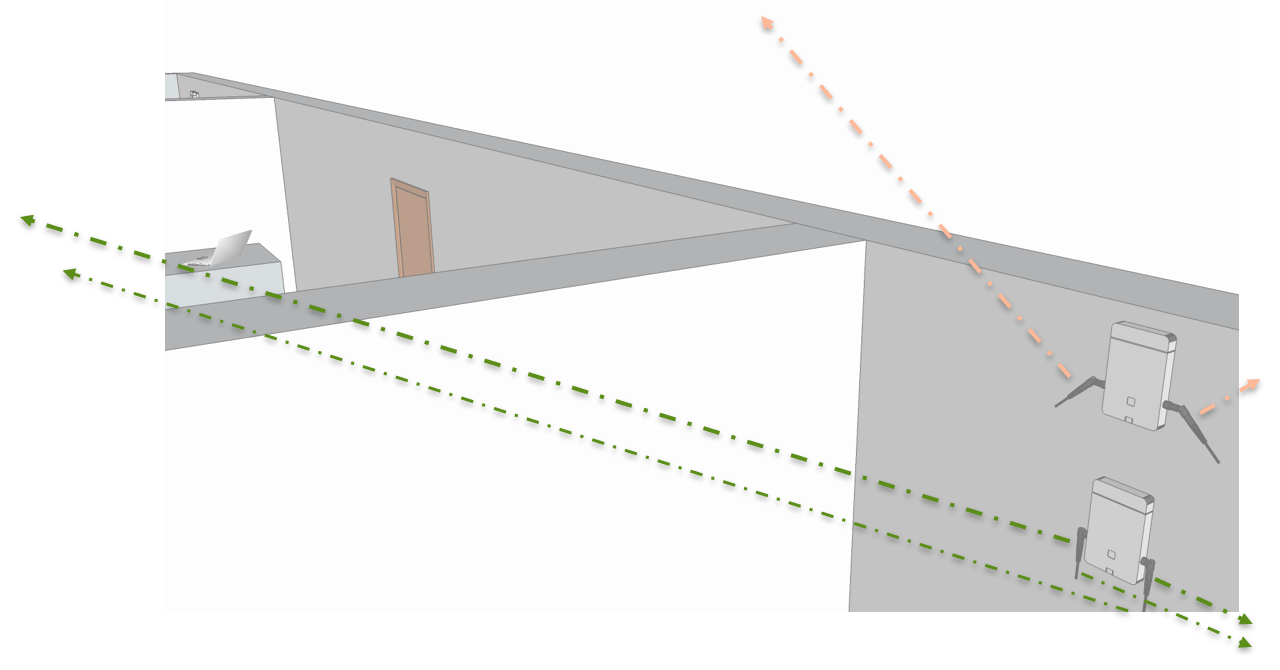

Montage Wand - Ausrichtung der Antennen

Bei zum Grundzustand abweichender Ausrichtung der Antennen verändert sich das Funkfeld abhängig von der Position der Antennen.

Durch Variation der Ausrichtung kann die DECT-Versorgung richtungsabhängig verändert werden. Hierzu sind BEIDE Antennen zu berücksichtigen (Antennen-Diversität).

Eine Abweichung der Position der Antennen vom Grundzustand MUSS vorher bei einer Ausleuchtungsmessung berücksichtigt worden sein.

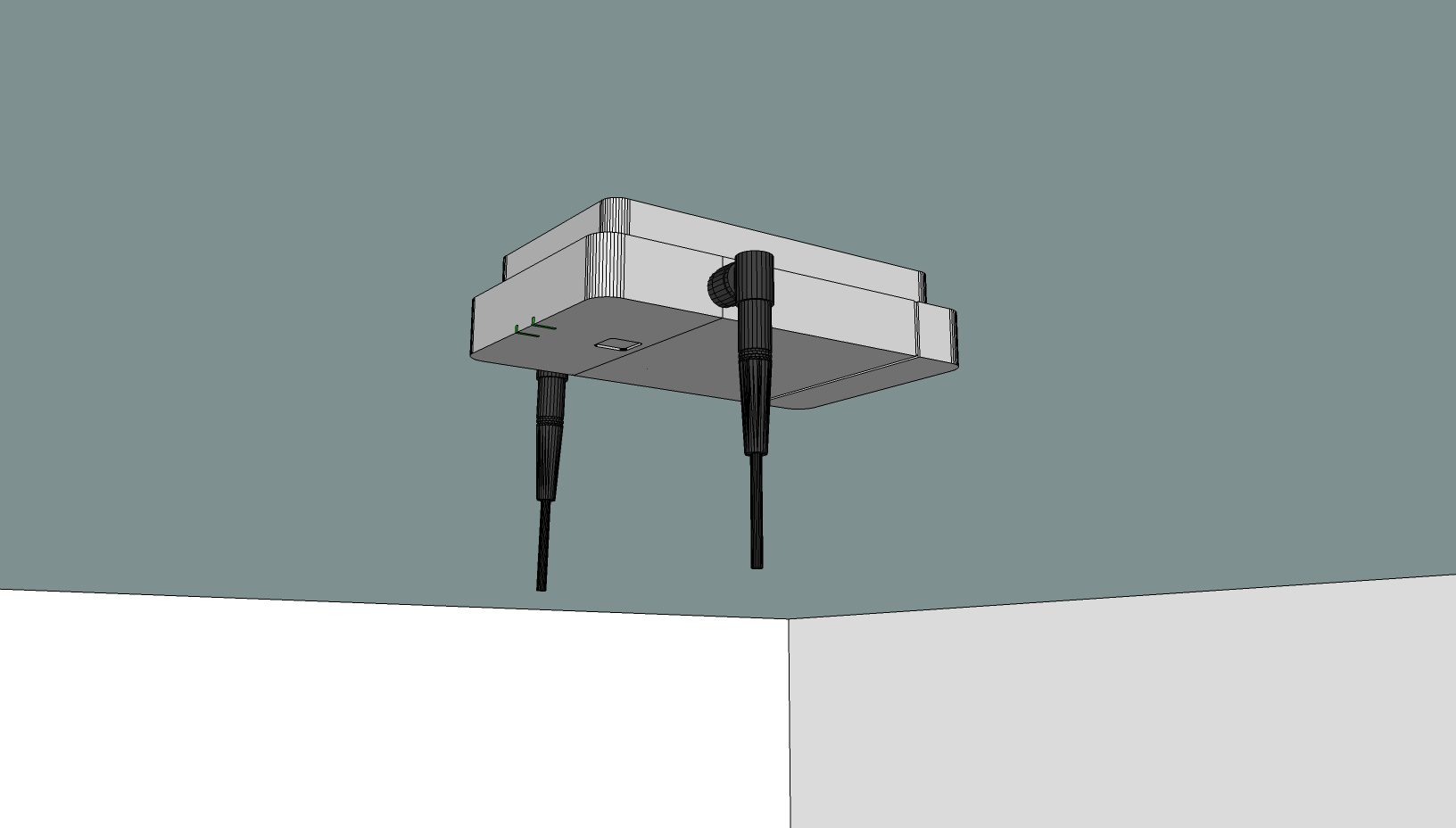

Montage Decke

Darstellung der Ausrichtung der DECT-Zelle und der Antennen im Grundzustand.

Einführung Patchkabel Netzwerk seitlich.

Hinweise Ausrichtung der Antennen

Flexible Anpassung und Optimierung der Antennenausrichtung kann die DECT-Reichweite verbessern. In Situationen, in denen es Probleme mit DECT-Interferenzen  gibt, kann eine Veränderung der Antennenposition (um 45-90 Grad) zur einer Verbesserung führen.

Mit den beweglichen, ausrichtbaren Antennen kann man die Abstrahlrichtung des DECT-Signals abhängig von der Montageorientierung des Gehäuses verbessern:

• Die stärkste Abstrahlung durch eine Dipol-Antenne verläuft rechtwinklig zum Dipol.
• Diese stärkere Abstrahlung sollte auf direktem Weg in den abzudeckenden Raum verlaufen.
• Diese stärkere Strahlung sollte nicht indirekt über eine benachbarte Metallfläche in den Zielraum reflektiert werden, da diese Richtwirkung nicht für die Detektion von eventuell kollidierenden Sendern gilt und somit ein Ungleichgewicht zwischen Senderleistung und Empfängerempfindlichkeit entstehen würde.
