Mobotix Kamera VoIP

Beschreibung

Informationen zu Mobotix-Kameras mit VoIP-Client an LocaPhone. Die Kameras unterstützen mit dem SIP-Client diverse Funktionen, und können zusätzlich Schaltausgänge steuern.

Das Video-Bild der Kamera kann von unterstützten Endgeräten (abhängig von deren Firmware-Stand) in Anrufvorgängen (Türklingel) oder auf Tastendruck dargestellt werden.

LocaPhone Version

UNABHÄNGIG

Konfiguration Bild

Mobotix-Kameras stellen Bilder (je nach Konfiguration) per http:// bereit, z.B. http://192.168.1.53/record/current.jpg?previewsize=320x240.

Im Hilfe-Menü der Mobotix-Kamera werden die einzelnen Parameter und Möglichkeiten, Bilder abzurufen (mit/ohne Authorisierung) erläutert.

Mobotix Hilfe-Menü Startseite
http://IP-ADDR-CAM/help/help
Mobotix Hilfe CGI-Parameter der MOBOTIX-Kamera
http://IP-ADDR-CAM/help/help?cgi-image

Konfiguration Ton

Der in der Mobotix-Kamera vorhandene SIP-Client muss eingerichtet und als Funktion für die Ruftaste konfiguriert werden.

Konfiguration Endgerät Snom

Eine XML-Datei für Snom-Endgeräte ruft das Bild ab und stellt es innerhalb eines XML-Aufrufes am Endgerät dar (z.B. per Funktionstaste Typ URL). Die Datei wird mehrfach aufgerufen, und zeigt so ein Bild an, das regelmässig "refreshed" wird.

Konfiguration Bild Darstellung Snom

Die XML-Datei videodoor-xml liegt z.B. im Ordner /opt/locaphone/htdocs/prov/snom/. Die Datei ist vom Webserver des TK-Systems unter http://192.168.1.130/locaphone/prov/snom/videodoor.xml erreichbar.

/opt/locaphone/htdocs/prov/snom/videodoor.xml

BASH

<?xml version="1.0" encoding="UTF-8"?>
<SnomIPPhoneImageFile>
<LocationX>00</LocationX>
<LocationY>00</LocationY>
<URL>http://192.168.1.53/record/current.jpg?previewsize=320x240</URL>
<fetch mil="500">http://192.168.1.130/locaphone/prov/snom/videodoor.xml</fetch>
</SnomIPPhoneImageFile>

Konfiguration Bild Funktionstaste Snom

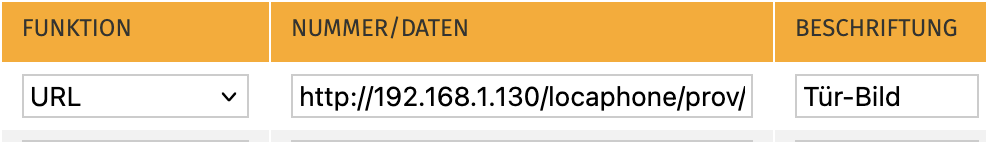

Am Endgerät wird die URL der XML-Datei auf eine Funktionstaste gelegt, um das Bild abzurufen.

Tastenbelegung

Beschreibung

Tasten-Funktion	URL
Nummer/Daten	http://192.168.1.130/locaphone/prov/snom/videodoor.xml
Beschriftung	z.B. Tür-Bild

Konfiguration Türöffner Funktionstaste Snom

Innerhalb der Mobotix-Kamera kann ein Aktionsprofil konfiguriert werden, welches per http aufgerufen/aktiviert werden kann. Für die Nutzung am Snom-Endgerät wird ein Script erzeugt, welches dann auf eine Funktionstaste am Endgerät gelegt wird, um die Türe zu öffnen.

/opt/locaphone/htdocs/prov/snom/opendoor.php

PHP

<?php
$openDoor = file('http://admin:meinsm@192.168.1.53/control/rcontrol?action=customfunction&action=sigout&profile=~Door');
?>

Zusätzliche Informationen

SIP-Client

Eine Mobotix-Kamera meldet sich i.d.R. mit dem SIP UA "Linphone/3.0.0 MX Video (eXosip2/3.1.0)".

Türöffner schalten

Livestream

https://community.mobotix.com/t/how-to-access-a-live-stream-with-a-video-client-e-g-vlc/202

Informationen zu SD-Karten für Kamera-Modelle

Formatierung SD-Karte - https://community.mobotix.com/t/how-to-format-an-sd-card-using-the-camera/1402
Austausch SD-Karte - https://community.mobotix.com/t/sd-karte-tauschen-vorgehensweise/1469
Wear & Tear SD-Karte - https://community.mobotix.com/t/anpassen-der-angezeigten-abnutzung-der-sd-karte/2006
Whitelist SD-Karten - https://www.mobotix.com/sites/default/files/2019-04/mx_WL_microSD-Cards_de_20190418.pdf

Konvertierung Seriennummer - MAC-Adresse

https://community.mobotix.com/t/wie-kann-ich-mobotix-seriennummern-in-mac-adressen-konvertieren/1187

Ergänzenden Informationen

Frame-Rate anpassen - https://community.mobotix.com/t/tips-to-optimize-camera-frame-rates/389
Warn-Anzeige - https://community.mobotix.com/t/was-bedeutet-das-rote-stoppschild-ausrufezeichen/156
PoE-Klasse einstellen - https://community.mobotix.com/t/choosing-camera-poe-class/1477
Trace & Debug - https://community.mobotix.com/t/how-to-take-a-network-trace/55
